Novidades do Revit 2017



Pessoal,

a Autodesk lançou, recentemente, alguns softwares da família 2017. Em 14 de abril de 2016, a Autodesk liberou o HELP da nova versão e acesso á versão estudantil. Dessa maneira, lanço aqui a apresentação das novidades do Revit 2017.

Para começar, devemos voltar á ferramentas ou aprimoramentos que foram aplicados na versão 2016 e que alguns tiveram acesso pelo fato de serem estudantes ou assinantes do software. O Revit 2016 R2 trouxe diversas novidades que já foram incorporadas na versão 2017 passando a fazer parte da nova versão.



Melhorias multidisciplinar:

Global Parameter : Os parâmetros globais trazem o poder das famílias paramétricas para o ambiente do projeto para melhorar a intenção da captura do projeto. Você pode criar parâmetros globais que são específicos para um único arquivo de projeto, mas que não são atribuídos a categorias. Use parâmetros globais para conduzir o valor de uma dimensão ou uma restrição, associado a uma propriedade do elemento exemplo, para conduzir o seu valor, ou comunicar o valor de uma dimensão, de modo que o valor pode ser usado nas equações de outros parâmetros globais.

Cancel Print/Export : Quando você imprimir ou exportar várias vistas e folhas, clique em Cancelar para cancelar a operação inteira. Em versões anteriores, o botão Cancelar permitiu-lhe cancelar apenas um ponto de vista ou folha de cada vez. Agora o botão Cancelar cancela os trabalhos de impressão ou operações de exportação de todos os pontos de vista e folhas selecionadas.

Melhorias no Desempenho:

Occlusion culling : Para melhorar o desempenho e reduzir a quantidade de tempo necessário para abrir pontos de vista, na guia Gráficos da caixa de diálogo Opções oferece uma nova definição: Desenhe únicos elementos visíveis. Essa configuração é ativada por padrão. Melhorias de desempenho são mais perceptíveis para vistas 3D que contêm muitos elementos obscurecida.

Export to DWF / DWFx : Para reduzir significativamente o tempo de processamento ao exportar vistas / folhas para DWF múltipla ou DWFx, o software agora usa vários processos RevitWorker.

Color Fills: Para melhorar o desempenho, preenchimentos de cor são concluídos como um processo de fundo para que você possa continuar a trabalhar no modelo enquanto a atualização vistas.

Background processes : Para ver uma lista dos Revit processos que são executados em segundo plano, use a barra de status.

Object Style : Na caixa de diálogo Estilos de objeto, agora você pode selecionar e excluir várias subcategorias de uma só vez. Pressione e segure a tecla Ctrl ou Shift ao selecionar subcategorias, e clique em Excluir

Editor de Famílias:

Family visibility preview : No Editor de família, você pode visualizar representações melhoradas de geometria da família com relação a níveis de detalhe, definições de parâmetros de visibilidade, e vista para o tipo. Criar, testar e editar a geometria de uma família sem ter que carregá-lo repetidamente em um projeto.

Filter voids and solids : Você pode especificamente isolar geometria vazio e sólida ao usar a ferramenta Filtro no Editor de família.

Revisões:

Informações adicionais estão disponíveis para revisões para torná-lo mais fácil de ver exatamente como o número de revisão será gerado, e para selecionar as revisões para incluir em uma tabela de revisão.

Sheet Issues/Revisions dialog: quando numeração é definido para cada projecto, uma nova coluna Número de Revisão exibe o número de revisão real que será gerado com base na sequência, o sistema de numeração e as opções de numeração. Esta coluna não é exibido se numeração é definido para por folha.

Revisions on Sheet dialog : Uma coluna Revisão agora exibe as informações da sequência de revisão, juntamente com a descrição da revisão. Uma nova coluna Data exibe a data de revisão.

Revit links:

Estas alterações melhoram o fluxo de trabalho e produtividade ao usar Revit links no modelo hospedeiro.

  • Uma nova opção de posicionamento, Auto - Ponto base do Projeto para Ponto Base do Projeto (Auto - Project Base Point to Project Base Point), está disponível ao inserir Revit links. Esta opção coloca o arquivo vinculado usando o Ponto Base do Projeto (Project Base Point) do modelo como o Ponto de inserção, e alinha-o para o Ponto base do projeto no modelo hospedeiro.
  • Duas opções estão disponíveis para reposicionar uma Revit link depois de ter sido inserido: Reposicionar o Project Base Point, e reposicionar a origem interna.
  • Quando você está trabalhando em uma cópia local de um modelo de compartilhamento de trabalho, o comando Unload oferece 2 opções:
    • Descarregar Para todos os usuários (Unload For all users): O Revit link é descarregado para todos os usuários no modelo (comportamento existente).
    • Descarregar Para mim (Unload For me): O Revit link é descarregado apenas para o usuário atual. Este comando funciona como uma substituição permanente e permanece definido para o usuário atual para esse link RVT até que seja limpa. Esta opção permite descarregar e mantêm Revit ligações descarregadas em partes do modelo que você não está trabalhando em sem afetar outros membros da equipe. Descarregamento do Revit links também podem aumentar o desempenho e uso de memória.

      Para limpar a substituição, clique direito do mouse no nome do link no Navegador de projeto, e clique em Descarregar limpar a minha substituição

Worksharing:

Quando você está abrindo um modelo de compartilhamento de trabalho e você selecionar a opção Desanexar do Central, o nome padrão do modelo aberto é agora o nome do modelo original com "_detached" anexado (em vez de um nome de arquivo em branco). Ao salvar o modelo, você pode especificar um nome ou use o padrão

View Range:

A caixa de diálogo Faixa da vista foi melhorada para fornecer descrições visuais de terminologia faixa da vista, tornando mais fácil para que você possa definir o intervalo de exibição.

Underlay:

As propriedades Underlay foram melhoradas para definir mais claramente o que eles fazem. Um novo agrupamento na paleta Propriedades, Underlay, contém as propriedades usadas para definir um intervalo de underlay. O parâmetro Underlay é renomeado para Intervalo: Nível Base. Um novo só de leitura Faixa de parâmetros: Nível superior exibe o próximo nível acima da faixa: Nível Base. As opções para Underlay Orientação são alteradas de Plano de teto refletido olhar para cima, e de Plano de olhar para baixo.

Filters dialog:

O diálogo de filtros foi melhorado para torná-lo mais fácil de encontrar filtros específicos na lista. Os filtros são listados em ordem alfabética e classificadas em uma estrutura de árvore com títulos para filtros baseados em seleção baseada em regras.

Referência plane names:

Você pode nomear planos de referência diretamente na área de desenho. Na área de desenho, clique no rótulo de texto para um plano de referência para definir ou alterar o seu nome.

Melhorias na Arquitetura:

Vistas em perspectiva:

capacidades adicionais de modelagem estão agora disponíveis em vistas em perspectiva com ponto de fuga.

Spot Slope:

Agora você pode colocar uma anotação de inclinação de ponto em um modelo vinculado.

Wall Joins:

  • Ao colocar paredes, você pode permitir ou proibir wall join com a opção de status (Allow) Aderir.
  • Você pode selecionar a parede várias associações e alterar a configuração de todos os selecionados se junta a Butt, Miter, ou Square Off.

Railings:

Ao editar as propriedades de tipo de um railing, agora você pode usar o painel da janela de visualização para exibir as alterações.

Autodesk Raytracer rendering:

Definir uma qualidade de renderização customizada para especificar luz e precisão material, e configurar as opções de duração.

Análise de energia :

  • Zoneamento térmico avançado: Revit agora oferece zoneamento térmico automático que usa algoritmos avançados, resultando em simulações de energia mais precisos sem modelagem adicional.
  • Na RIBBON, a ferramenta para ativar a Energia do Modelo foi renomeada para criar energia Modelo (Create Energy Model) . Utilize esta ferramenta para criar o modelo de análise de energia e exibi-lo no contexto do Revit . (Quando existe um modelo energético, as trocas de ferramentas para Eliminar Energia Modelo).
  • A precisão e a aparência de superfícies analíticas foi melhorada. As bordas são menos amalucado, e as superfícies são mais precisos e menos facetado. Como resultado, a energia modelo analítico é mais preciso, parece melhor, e gera um ficheiro XML menor.

Melhorias nas Instalações:

  • Fabrication : As seguintes alterações ajudam a melhorar o fluxo de trabalho e produtividade para tarefas de fabricação de detalhamento.

    • Insert part : Você pode colocar um tee, válvula, equipamento amortecedor, ou em linha em um segmento de duto ou tubo reto.
    • Connect as tap: Você pode conectar uma conexão da parte do duto fabricado adequado para um duto principal retangular usando o mesmo comportamento como uma torneira.
    • Ferramentas de rotação : Para melhorar a facilidade de uso, você pode usar comandos da RIBBON e controles na tela para girar peças de fabricação.
    • Show service: Para tornar mais fácil para selecionar um serviço na paleta MEP de fabricação de peças, Show Service define a paleta para o serviço do elemento do modelo selecionado.
  • Electrical settings: Você pode especificar uma classificação padrão a ser usado para a criação de circuitos em um modelo.
  • Assigning a distribution system : Se houver apenas um sistema de distribuição aplicável a uma instância equipamento, o sistema de distribuição está agora atribuído automaticamente.

Agora, comandos específicos da nova versão 2017:

Melhorias na Arquitetura:

Visualização

  • Depth cueing: (disponível em visões de arquitetura e vistas de coordenação) permite visualizar melhor as suas vistas de elevação e seção. Esta característica de display gráfico utiliza apresentação gradiente para indicar os elementos que estão mais distantes e os elementos que estão mais próximos da frente da vista.
  • Visibilidade das nuvens de pontos : Depois de importar uma ou mais nuvens de pontos no modelo, agora você pode controlar a visibilidade das áreas a analisar individuais e digitalizar as regiões em cada exibição.Este recurso permite ocultar informações nuvem de pontos que não é importante ou relevante em uma visão particular. Ela também ajuda a melhorar o desempenho quando se trabalha no modelo.
  • Rendering :
    • Autodesk Raytracer agora é usado para todas as funções de processamento. Você já não precisa selecionar um motor de renderização.
    • Quando você exporta um Walktrough, se o estilo visual é definido como Rendering, As configurações do Autodesk Raytracer render especificadas para a visão Walktrough são usados ​​para exportação.
    • Configurações de renderização Autodesk Raytracer agora são salvas com as propriedades de visualização.
    • Autodesk Raytracer é usada quando você processar uma prévia material. Você pode selecionar rascunho ou qualidade da produção.
    • Quando você atualizar um modelo, configurações de renderização que foram especificados para o mecanismo mental ray NVIDIA são mapeados para as configurações apropriadas para Autodesk Raytracer.
    • Um novo estilo está disponível para o fundo da caixa de diálogo de Renderização. Selecione Transparente para criar um fundo transparente que pode ser preservada ao exportar a imagem como um formato PNG ou TIFF.

Análise

  • Análise de energia : Para simplificar as configurações necessárias para gerar um modelo de análise de energia, as seguintes alterações foram feitas:

    • Configurações de energia: Este diálogo é redesenhado de modo que você só precisa especificar um local para o modelo. Todos os outros parâmetros usar padrões inteligentes para fornecer uma análise ideal com entrada mínima.
    • Configurações avançadas de energia: Muitos parâmetros que anteriormente estavam na caixa de diálogo Configurações de energia mudaram-se para a caixa de diálogo Configurações avançadas de energia.Ajustar essas configurações após a realização de uma análise inicial quando você compreender os seus efeitos e querem refinar a análise.
    • Muitos parâmetros relacionados à análise de energia foram renomeados: Na caixa de diálogo Configurações de energia, Modo de Análise (Analysis Mode) é agora modo (Mode), Core offset é agora Perímetro zona de profundidade (Perimeter Zone Depth), e dividir as zonas perimetrais (Divide Perimeter Zones) é agora Perímetro Divisão Zone (Perimeter Zone Division). Na caixa de diálogo Configurações avançadas de energia, Construções conceituais (Conceptual Constructions) está agora Tipos conceituais (Conceptual Types), Construção Civil (Building Construction) é agora Tipos esquemáticos (Schematic Types), e incluir as propriedades térmicas (Include Thermal Properties) é agora elementos detalhados (Detailed Elements).
    • links da Ajuda na caixa de diálogo Configurações de energia e as configurações de energia avançadas de diálogo proporcionam acesso direto às descrições dos parâmetros.
    • Durante a análise de energia, propriedades térmicas são definidos para materiais de construção com base na seguinte hierarquia:
      • tipos conceituais são aplicadas por padrão para todas as massas conceituais e elementos de construção.
      • esquemáticas tipos mais específicos podem substituir tipos conceptuais individuais.
      • Quando o parâmetro  de Elemento detalhado (Detailed Elements) está habilitado, propriedades térmicas definidas para elementos sala de delimitadoras substituir tipos esquemáticos e tipos conceituais.
    • O parâmetro Categoria Exportação (Export Category) na caixa de diálogo Configurações avançadas de energia não se refere a propriedades térmicas usadas durante a análise de energia.
  • Exportação para gbXML : A ferramenta de exportação para gbXML agora permite que você escolha se deseja exportar o modelo analítico de energia criada usando as configurações de energia ou o modelo usando volumes baseados em salas ou espaços.

Melhorias adicionais

  • Railings hospedados : Você pode desenhar railings em topo de pisos, lajes, bordas da laje, paredes ou telhados. Balaústres e corrimões ajustam-se à inclinação de superfícies irregulares.

  • Exibição de paredes : Para melhorar o desempenho de modo que vistas são abertas e atualização mais rápida, Revit regenera paredes apenas para aqueles visível na área de desenho. Além disso, se uma parede aparece muito pequena na área do desenho, que mostra como as linhas simplificados, independentemente do nível de pormenor atribuído à vista.
  • Exportar para FBX : Ao exportar uma vista de modelo 3D para FBX, selecione o formato correto para garantir a compatibilidade de importação: Arquivos FBX para importação em 2016+ produtos da versão, ou FBX 2015 e Anterior para importação em 2015 e de produtos de versão anteriores.
  • Formit 360 Converter : Este add-in está agora instalado com Revit e disponível na guia Add-Ins. Use-o para converter Formit 360 arquivos para uso com o Revit , e Revit arquivos para uso com Formit 360.
  • Famílias In-Place: A categoria Escadas foi adicionado à lista de categorias de família disponíveis para a geometria no local. Agora você pode criar um elemento de escada no local no contexto de um modelo.

Melhorias nas Instalações:

Revit Fabrication

  • Converter a intenção do projeto para peças de fabricação : Você pode converter, design-intenções genéricas de peças do Revit para partes de fabricação em LOD 400 .
  • Route e Fill : Para simplificar o processo para completar um modelo de fabricação, usar a rota e comando para percorrer possíveis soluções de roteamento de preenchimento.
  • Quick Connect : Para simplificar o processo para o preenchimento de uma lacuna entre um encaixe e uma reta, use o comando Quick Connect.
  • Trim / Extend : Para simplesmente o processo para o preenchimento de uma lacuna entre duas retas.
  • Trocar peças de fabricação : Use o Seletor de tipo para trocar rapidamente as peças de fabricação.
  • Otimização Peças de fabricação : Para ajudar a otimizar layouts de canalização de fabricação, você pode usar controles em tela para reposicionar segmentos de retas curtas e estender extensões de montagem. Além disso, você pode rever os avisos para encontrar acessórios que são mais de comprimentos definidos pelo especificação.
  • Posição do grip de controle (Hanger) : Para evitar confrontos no modelo, use os controles para modificar o comprimento e a posição do grip e sua localização correspondente.
  • Colocação do grip de controle (Hanger) : Você pode colocar um grip na parte reta de uma extensão de encaixe. Grips podem ser colocados em outros grips para modelar condições de trapézio ou no espaço livre.
  • Tag das peças de fabricação : Para fluxos de trabalho de apoio à documentação de construção para a fabricação, os parâmetros de fabricação adicionais estão disponíveis para marcação de peças de fabricação.
  • Parâmetros de fabricação : Para melhorar a marcação, programação e capacidades de filtragem para a modelagem MEP de fabricação, vários parâmetros estão agora disponíveis para as peças de fabricação.
  • Categorias da família de fabricação : Para melhorar a anotação, agendamento e recursos de filtragem para a modelagem MEP fabricação, categorias de família foram adicionados para Containment Fabrication MEP, MEP fabrication Ductwork, MEP Fabrication Hangers, e MEP Fabrication Pipework.
  • Linhas ocultas para as peças de fabricação : Para melhorar a documentação, peças de fabricação agora exibem linhas ocultas.
  • Isolamento e revestimento : Para melhorar a documentação, peças de fabricação agora mostrar sub-componentes separados para isolamento e revestimento de dutos e tubulações elementos, permitindo um maior controle das propriedades de visualização.
  • Símbolos de subida e descida: Este aprimoramento suporta coordenação entre modelos de fabricação em Revit e os produtos Autodesk de Fabricação (CADmep, ESTmep e CAMduct). Levanta símbolos para uma fabricação executada em Revit definidos nos produtos de fabricação da Autodesk, e são mapeados para os símbolos de queda e subida utilizados para duto, tubulações e sistemas de contenção elétricos no Revit.
  • Configurações de fabricação : Quando você especificar uma configuração de fabricação, você também pode especificar um perfil de fabricação.
  • Conteúdo MEP Fabrication para Revit : Esta configuração de fabricação está agora disponível como parte do Revit instalação

Melhorias na Estrutura:

Estruturais Melhorias de fluxo de trabalho

  • Conexões genéricas : Para facilitar o intercâmbio de informações entre engenheiros, detalhamentos, e fabricantes sobre uma conexão entre elementos estruturas de aço, o Revit suporta conexões de aço genéricos. Você pode colocar uma conexão genérica para definir a relação entre os elementos. Use parâmetros para fornecer informações sobre a conexão, incluindo fotos e links para os requisitos de conexão ou outras informações.Conexões genéricos pode exibir em desenhos e cores de uso com base na aprovação e / ou parâmetros de status verificação de código para um fluxo de trabalho de revisão / aprovação mais fácil. Se necessário, você pode mais tarde substituir conexões genéricos com conexões de aço detalhados criados usando um add-in.
  • Dividir colunas : melhorar os fluxos de trabalho e ampliar a usabilidade para os modelos de fabricação, a ferramenta SPLIT ELEMENT agora pode dividir colunas verticais nos pontos desejados.

Modelagem do Desenho Estrutural e Documentação

  • Column base attachment: O comando Attach Top/Base pode agora anexar colunas estruturais às fundações isoladas e rodapés. Ajustes para a altura da fundação fazem com que o comprimento da coluna seja ajustado em conformidade.

  • Parâmetros de fundação estruturais : alcançar consistência e usar terminologia mais reconhecível, vários parâmetros de foram renomeados ou alterados para as fundações de parede, fundações isoladas, e as fundações da laje.
    • Fundações Isoladas  (Isolated foundations): O parâmetro de instância offset agora é altura de deslocamento a partir do nível (Height Offset From Level).
    • Fundações laje (Slab Foundations): O parâmetro Espessura padrão (Default Thickness) para filtros, tags e tabelas está agora como Espessura da Fundação (Foundation Thickness)
    • Relatórios de Elevação (Elevation Reporting): os parâmetros Top /Bottom de Elevações agora são medidos em relação ao Ponto Base do Projeto (Project Base Point).
    • Elevação na parte superior / inferior da Sondagem (Elevation at Top/Bottom Survey): O parâmetro de elevação na parte superior do ponto de levantamento topográfico para filtros, tags e tabelas são medidos pelo ponto de levantamento topográfico compartilhado da elevação (shared Survey Point elevation).
  • Novos parâmetros para a documentação da laje : Para melhorar a identificação e tabelas de pisos de pisos, 2 novos parâmetros permitem especificar a espessura e núcleo de espessura (total) padrão de tipos de piso. Use esses parâmetros para tabelas e simbologia (tags). Quando uma camada de piso é definida como "variável" e do sub-elemento tem uma espessura variável, os parâmetros de exibir o valor exibem "varios."

reforço Detalhamento

  • Conectores de reforço (Reinforcement connectors) : Para melhorar a modelagem de reforço e documentação, usam conectores de reforço. Conectores de reforço são de base familiar e totalmente personalizável, e cada membro da equipe pode usá-los de acordo com suas necessidades. Engenheiros estruturais podem usar conectores esquemáticos para definir os requisitos. Detailers pode usá-los para produzir desenhos da loja. Os fabricantes podem entrar em todos os detalhes, precisamente modelar e representar conectores de reforço para criar instruções de instalação. Conectores de vergalhão interagir com o vergalhão que eles se conectam, facilitando o gerenciamento de mudanças. Você pode adicionar os conectores para grupos, conjuntos e partições com numeração acoplador único. Você também pode exportar conectores para vários formatos.
  • Bent fabric reinforcement : Ao colocar folhas de reforço de tecido, agora você pode usar esboço de folhas dobradas  para acomodar diferentes formas de hospedeiros de concreto. Mais tarde você pode editá-los para ajustar a qualquer mudança.
  • Colocação de vergalhões constrangida (Constrained rebar placement) : O novo gerente de limitações gráficas reforça posicionamento preciso de vergalhões. Você pode colocar formas de vergalhão padrão que se encaixam para vergalhões padrão adjacente, ou você pode obrigá-los a acolher faces. A interface de utilizador destaca cada segmento do vergalhão que pode ser constrangido, junto com alvos disponíveis. Você pode modificar dimensões para ajustar a posição de vergalhões. A restrição de pressão mantém o seu relacionamento quando você coloca, mover, arrastar ou copiar vergalhões.
  • Edição vergalhões restrição gráfica (Graphical rebar constraint editing) : Para melhorar o fluxo de trabalho de reforço, um novo editor em tela substitui a caixa de diálogo Restrições de vergalhão (Rebar Constraints dialog).
  • Distribuição de vergalhões variável (Variable rebar distribution) : Para encaixar o vergalhão para formas complexas, você pode usar conjuntos de vergalhão que variam ao longo de faces inclinadas. A documentação é fácil com anotações multi-vergalhões, configurações de numeração personalizáveis ​​e horários precisos que apresentam comprimentos variados. Você também pode definir conjuntos de vergalhão inclinadas.

Melhorias Multidisciplinares

Notas de texto

O editor de texto foi aprimorado para adicionar notas de texto diretamente na tela. Durante a edição, o texto exibido na fonte e estilo correto. Outras melhorias de edição de texto incluem o seguinte:

  • Para um acesso rápido, novas ferramentas de edição de texto contextuais estão disponíveis na RIBBON.
  • Todo o texto é visível durante a edição.

  • Você pode aplicar zoom e pan durante a edição de uma nota de texto. A escala de zoom não afeta o ajuste de texto.
  • Você pode inserir texto não numerado ou não com marcadores em listas pressionando Shift + Enter .
  • Você pode especificar o editor de texto para exibir um fundo opaco e uma borda ao editar uma nota. Esta opção permite-lhe ver melhor o texto durante a digitação mais desenhos complexos.

Melhorias adicionais para notas de texto

  • Exportação de texto para DWF, DWG e arquivos DGN melhorou : Melhorias na fidelidade do tamanho dos caracteres, localização, substituições, fonte, espaçamento, espaçamento entre linhas, numeração, guias, recuo e outras propriedades de texto relacionado.

  • Listas de vários níveis : Listas permitem agora a criação de hierarquias dentro de uma lista ordenada de parágrafos. Você pode modificar listas de vários níveis pelo recuo e mudando incrementos.

  • Orientação do texto ao girar Norte do Projeto : Quando você usa a ferramenta Girar Projeto Norte, uma nova opção permite que você especifique se as notas de texto devem rodar com o modelo ou manter a sua orientação atual no modo de exibição.

Medição de texto

O método para medir o tamanho do texto é melhorada para que o parâmetro Tamanho do texto representa com mais precisão a altura de uma letra maiúscula (semelhante ao AutoCAD). Estas mudanças afetam todo o texto em modelos atualizados.

Importante: Após a atualização, revisão de todas as vistas e folhas para verificar as alterações para suas instâncias de texto.



Tabelas

  • Parâmetros combinados : Combine parâmetros em uma tabela para exibir os valores em uma única célula. Você pode especificar um prefixo, sufixo, o valor da amostra, e separador para exibir a cada parâmetro. Por exemplo, para engenheiros estruturais, este acessório permite criar colunas, puxando dados de vários parâmetros para criar a programação desejada. Esse recurso também é benéfico para o vergalhão quando você quer um formato de marca de barras específico, que inclui, por exemplo, a sua partição, forma e número.
  • View Templates para Tabelas e Vistas Assembley: Para simplificar a reutilização de tabelas, criar uma view template que incluem parâmetros para Fields, Filter, Classificação / Agrupamento, formatação, aparência e filtro de fase. Se o modelo contém links RVT ou opções de design, a visibilidade / parâmetros Sobreposição de gráficos também estão disponíveis. Além de horários, você pode aplicar modelos de visão para vistas de montagem, suporte de autoria para a pré-fabricação. Se você precisa de mudar a disposição dos horários, basta editar o modelo; todas as programações dependentes são automaticamente atualizados.
  • Propriedades da tabela: A caixa de diálogo Propriedades da tabela foi melhorado para facilitar a criação e modificação da tabela.
  • Opções de Cálculos para as colunas : Agora você pode exibir valores mínimos, valores máximos, ou ambos valores mínimos e máximos para os cálculos em colunas.

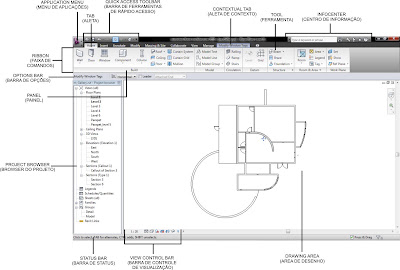

Interface de usuário e melhorias de fluxo de trabalho

  • Melhorias na caixa de diálogo de tipos de famílias: Para facilitar a criação e edição de parâmetros de tipo de família, a caixa de diálogo Tipos de família inclui uma nova função de pesquisa, e suas ferramentas são reorganizados.
  • Cadeados de tangência : Quando desenhando no Editor de família, agora você pode colocar cadeados de tangência para modelar linhas, linhas simbólicas, linhas de referência, ou linhas de esboço. Este aprimoramento elimina a necessidade prévia de fórmulas complicadas e associações paramétricas para conduzir relações tangenciais.
  • Tags pinadas: etiquetas (tags) de anotação agora obedecem à pinos de restrições. Quando você reposicionar um elemento, uma etiqueta fixada permanece no lugar enquanto sua seta se ajusta para acomodar a nova posição do elemento. A tag presa não muda quando a seta é ligada e desligada quando definido como extremidade livre. Além disso, a seta de uma tag presa não muda a sua forma quando você alternar de ponta livre para final anexada.
  • Valores calculados em tags de anotação : Agora você pode definir um valor calculado dentro da etiqueta tag de um elemento. Em resumo, consegue fazer formulas dentro desse tipo de anotação.
  • Subcategorias de planos de referência : Você pode agora adicionar uma subcategoria para um plano de referência para controlar as configurações de visibilidade e gráficos. É possível atribuir diferentes pesos de linha, cores de linha e padrões de linha a diferentes subcategorias. Após subcategorias plano de referência são adicionados em Estilos de objeto, eles aparecerão na Visibilidade / Gráfico substituições para cada ponto de vista, o que lhe permite ligar / desligar a sua visibilidade em conformidade. Se uma subcategoria não existe em um projeto (mas é em uma família), que subcategoria será criado automaticamente quando a família é carregada pela primeira vez no projeto.
  • Categoria de Reference Plane por filtros: Ao definir um filtro de exibição, agora você pode selecionar um plano de referência a partir da lista de categorias.
  • Caixa de Diálogo da View Range: Quando uma vista de planta estiver aberta, agora você pode digitar VR no teclado para abrir o diálogo Faixa da vista (View Range). Se você tem uma região do plano (Plan Region) elaborada na planta e selecioná-lo, quando você digita VR, o diálogo Faixa da vista é específico para a região do plano.
  • Lendas do Keynotes : Quando uma legenda de keynote está definida para a folha, o Revit leva em conta se é visível no modo de exibição. Keynotes que estão fora das definições para a faixa da vista, profundidade de corte de recorte afastado, ou a opção / design para as vistas na folha não são vistas. Se um elemento foi identificado com Keynote, em seguida, mudou-se fora do intervalo de exibição (fora da crop), a legenda de keynote continuará exibindo o keynote.
  • IFC Exportação : A função Exportar para IFC agora oferece um conjunto flexível de opções para configurar a exportação. Use uma configuração interna ou personalizar uma configuração como desejar.
  • Revit.ini configuração para CaBaGGe : Uma nova configuração no Revit.ini permite controlar a estrutura CaBaGGe, o que melhora o desempenho do Revit ao navegar vistas.
  • Caixa de Diálogo do Manage links : Para modelos habilitados para partilha de trabalho (Worksharing), quando você está trabalhando em um arquivo local, você pode ver melhorias na caixa de diálogo de gerenciamento de links. Os botões são agrupados em uma seção Unload da caixa de diálogo para que você possa descarregar as ligações do Revit para todos os usuários, para descarregar o link para o usuário atual, ou para limpar a substituição de descarregamento.
  • Parâmetros globais : Os parâmetros globais já oferecem as seguintes melhorias:
    • Você pode associar parâmetros globais com uma propriedade tipo para um elemento e com instância ou tipo de projeto parâmetros.
    • Você pode atribuir um parâmetro global a um grupo para uma melhor organização. Você também pode mover e classificar parâmetros globais dentro de seus grupos atribuídos.
    • Filtrar uma programação por associação parâmetro global para encontrar todos os elementos que têm uma associação parâmetro global ou estão faltando uma associação.
    • Para entender melhor como e onde os parâmetros globais são usados ​​em um modelo, selecione a opção "Mostrar rótulo Ver no" opção.
    • Você pode transferir os parâmetros globais entre os projetos.
  • Dynamo : Dynamo, uma interface de programação gráfica que permite que você personalize o seu fluxo de trabalho de informações de construção, está agora disponível como parte da instalação do Revit. A ferramenta Dynamo está disponível na Aleta Manage.
  • Collaboration A360 para Revit : Este recurso está agora instalado com o Revit. Sua empresa deve inscrever-se na colaboração A360 para Revit para usar este recurso.

Detalhes para instalação do software:

  • A nova versão é suportada em Windows 10
  • A versão 32 bits para o Revit LT não é mais suportada
  • O aplicativo de Autodesk Desktop substitui o Gerenciador de pedidos de instalação de produtos da Autodesk para receber notificações de produtos, download de atualizações e acesso a ferramentas de aprendizagem. Ele é instalado por padrão com todos os produtos e suítes Autodesk baseados no Windows. No entanto, como administrador, você pode impedir a instalação do aplicativo de Autodesk Desktop em estações de trabalho em sua rede.
  • Durante a instalação (exceto no Revit LT), passamos a ter instalados também:
      • Autodesk Dynamo for Revit 2017
      • FormIt 360 Converter for Revit 2017
      • MEP Fabrication Content for Revit 2017
      • Autodesk® A360 Collaboration for Revit®

Essa lista enorme de novidades será apresentada de forma mais detalhada em cada um dos seus recursos mais a frente. Irei criar postagens explicando e apresentando a maioria dessas novidades diretamente no Revit 2017.

Para finalizar, seguem alguns vídeos que apresentam essas novidades:


Clique na imagem para acesso aos vídeos.

Por conta disso, acompanhem o Blog Revitualizados. Em breve, mais novidades!!!!

#Revit

#Revit2017

quinta-feira, março 24, 2016

Nuvem de pontos no Revit

A nuvem de pontos é, basicamente, uma grande coleção de pontos que são colocados em um sistema de coordenadas tridimensional coletado através de scanners específicos para tal fim.

O usuário pode usar nuvens de pontos para usar o levantamento real e preciso de um edifício ou construção existente. Dessa maneira, é possível usar essas informações como ponto de partida para o modelo dentro do Revit.

Em projetos que envolvam edifícios existentes, a necessidade de capturar a condição existente de um edifício é muitas vezes uma tarefa crítica do projeto para um novo projeto, uma reforma, as-built ou para um retrofit. Os scanners a laser podem ser usados para capturar pontos 3D com alta precisão a partir da superfície de um objeto físico existente, tal como uma região de um edifício, e guardar estes dados como uma nuvem de pontos.

A quantidade de dados produzidos por este scanner a laser especializado é normalmente enorme (centenas de milhões para bilhões de pontos). O Revit liga uma nuvem de pontos como referência em vez de incorporar o arquivo. Várias nuvens de pontos podem ser ligados e várias instâncias de cada link pode ser criado.

A nuvem de pontos:

  • geralmente, comporta-se como um objeto de modelo dentro de Revit .
  • é exibido em vários pontos de vista de modelagem, como 3D, planos e seções.
  • é cortado por planos, seções e caixas de seção, o que lhe permite isolar facilmente seções da nuvem.
  • podem ser selecionados, movidos, girados, copiados, excluídos espelhado, e assim por diante.
  • pode ser encaixado para, através de encaixe planas inferidas, ou snaps diretas para pontos na nuvem de pontos.

Controlando a visibilidade:

Controle a visibilidade da nuvem de pontos na guia Nuvens de Pontos da caixa de diálogo Visibilidade / Sobreposição de gráficos. O usuário pode alternar a visibilidade da nuvem de pontos ou desligar e controlar o modo de cor para a exibição pontos.

Criando geometria:

Uma característica de encaixe simplifica a criação de modelo baseado em dados de nuvens de pontos. Criação de geometria ou modificação de ferramentas no Revit(como parede, linha, grade, girar e movimento) pode encaixar superfícies planas implícitas que são detectados de forma dinâmica na nuvem de pontos, ou diretamente para pontos dentro da nuvem de pontos.

  • Planar Snapping- Revit só detecta planos que são perpendiculares ao plano de trabalho de corrente (em planta, corte e 3D) e apenas numa pequena vizinhança do cursor. No entanto, após o plano de trabalho é detectado, ele é usado como uma referência mundial até que a visão é ampliada ou reduzida.
  • Direct Point Snapping -agarramento diretamente para a nuvem de pontos é uma baixa prioridade na ordem de agarramento. Isto significa que snaps planares, se detectado, será sempre exibida inicialmente. Se você gostaria de ignorar as pressões planas e usar as pressões diretas, pressione a tecla Tab para alternar entre as pressões disponíveis.

Gerenciamento de nuvens de pontos vinculados:

O comando MANAGE LINKS, dentro da caixa de diálogo, inclui um guia de Nuvens de Pontos que lista o status de todos os links de nuvens de pontos (tipos) e fornece padrão RELOAD/UNLOAD/REMOVE. Funcionalidade semelhante a outros tipos de links.

Fonte: Autodesk Knowledge.

Antes que o usuário possa usar os dados em seu modelo, ele precisa ser convertido para um arquivo de ponto de nuvem. Este processo é conhecido como indexação. Converter arquivos de digitalização não processados ​​para um formato PCG ISD ou pode usar o produto Recap ™ da Autodesk para converter os dados de digitalização não processados ​​para um formato RCS. Autodesk Recap também pode salvar arquivos em um formato RCP, que serve como um arquivo de projeto que faz referência a vários arquivos RCS. Ambos os formatos podem ser ligados a um modelo no Revit.

Um arquivo de dados digitalizados podem ser convertidos em um arquivo de nuvem de pontos que podem, então, ser anexado ao seu modelo. Para fazer isso, o usuário pode usar a ferramenta POINT CLOUD na aleta INSERT.


Na caixa de diálogo LINK POINT CLOUD, o usuário deve encontrar e selecionar um ou mais arquivos que deseja usar para criar nuvens de pontos. Poderá escolher os seguintes formatos:


ou converter um arquivo de nuvem de pontos formato bruto ao .rcp e .rcs formatos indexado.

Um arquivo de formato .rcp é um arquivo de projeto que agrupa vários  arquivos .rcs de digitalização. O resultado da indexação de um arquivo de formato raw é um arquivo .rcp e um ou mais arquivos .rcs.

Nota: . O usuário pode usar Autodesk® Recap para converter dados de arquivos digitalizados para um formato de nuvem de pontos que podem ser visualizados e editados em outros produtos. O Revit, automaticamente,  usa esta tecnologia para a indexação quando o usuário insere um arquivo de nuvem de pontos no formato bruto em um projeto.

Para Arquivos do tipo, selecione uma das seguintes opções:

      • Point Cloud Projects (* .rcp): Escolha um arquivo de projeto nuvem de pontos indexado com extensão .rcp. Um .rcp é uma agregação de vários .rcs arquivos de nuvem de pontos.
      • Point Clouds (* .rcs): Escolha um arquivo de nuvem de pontos indexado com extensão .rcs.
      • Raw formats: Escolha um arquivo com uma extensão na lista para iniciar automaticamente uma aplicação indexador que irá converter o arquivo raw para um arquivo indexado.

        Nota: Depois que o arquivo indexado é criado, você deve usar a ferramenta Ponto Nuvem novamente para inserir o arquivo.

      • All Files: Escolha um arquivo com qualquer extensão.

Para o posicionamento, selecione:

  • Auto - Center to Center: Revit coloca o centro da caixa delimitadora do ponto de turvação no centro da caixa delimitadora do modelo. Se a maior parte do modelo não é visível, este ponto central pode não ser visível na vista atual. Para fazer o ponto visível na vista atual, defina o zoom para ampliar Ver para caber. Esta função centraliza a vista sobre o Revit modelo.
  • Auto - Origin to Origin: Revit coloca origem mundo da nuvem de pontos, ou seja, (0,0,0) ponto, no Revit origem projeto que pode ser visto como um ponto base do projeto no plano local. Se o seu North Projeto é rodado, Revit também vai rodar a nuvem de pontos para que direção norte da nuvem de pontos (0,1,0) mapeia para o projeto atual do Norte. Faz sentido usar esta opção se a sua nuvem de pontos é amostrado em relação ao ponto conhecido e conhecido direção em seu modelo ou em seu site. Note que se você usar a opção "Origem a Origem" para inserir uma nuvem de pontos que é armazenado em relação a um geográfica / topógrafo sistema de coordenadas, é provável que a nuvem irá exibir muito longe do resto do modelo.
  • Auto - By Shared Coordinates: Revit assume que as coordenadas no arquivo de nuvem de pontos são especificados no sistema de coordenadas compartilhado usado em seu modelo. Como resultado, a origem nuvem de pontos será colocado na origem das coordenadas compartilhadas que podem ser acessados ​​através da Base de Dados de ponto de levantamento. A nuvem de pontos será orientada de modo que a direção norte no arquivo de nuvem (0,1,0) será mapeado para o Norte verdadeiro do Revit modelo.

    Nota: Por padrão, a origem do projeto e origem compartilhada (survey) estão na mesma localização. Quando você vincular um arquivo de nuvem de pontos, o resultado final da seleção Auto - Origem a Origem e Auto - por coordenadas compartilhadas serão idênticos.

  • Auto - Origin to Last Placed: Revit coloca a próxima nuvem de pontos importados de forma consistente com a nuvem de pontos previamente importado.Esta opção fica ativado depois que você inserir uma nuvem de pontos. Você pode mover esta primeira nuvem, por exemplo, para alinhá-lo corretamente com os elementos do modelo. Se você tem nuvens de pontos adicionais criadas no mesmo local e no mesmo sistema de coordenadas como o primeiro, é recomendado para usar esta opção para inserir as nuvens de pontos adicionais. Novo ponto de nuvens irá então ser corretamente colocado em relação ao primeiro.

Para arquivos .rcp e formato .rcs, Revit recupera a versão atual do arquivo de nuvem de pontos e faz a ligação com o projeto.

Para arquivos no formato RAW, o usuário será solicitado para indexar os dados:

  • Clique em Sim para ter Revit criar arquivos indexados (.rcp e .rcs).

    O arquivo de ponto de nuvem diálogo exibe a indexação.

  • Se um ou mais arquivos de texto (.txt, .xyz, .pts) estão incluídos na lista de arquivos no formato RAW a ser indexada, a opção Importar Unidades está disponível. Em Unidades de importação, especificar as unidades do ponto de nuvem formato de texto. Para todos os outros formatos, as unidades são detectados automaticamente pelo indexador, e esta opção não está disponível.

Sob Locais de arquivos:

  • Para arquivo de projeto de saída, clique no botão Procurar e especificar a pasta de destino e nome do arquivo. (A pasta padrão é a localização dos dados brutos, e o nome do arquivo padrão é o nome do arquivo de dados brutos com a .rcp ou .rcs extensão.)
  • Para pasta temporária, especifique o diretório temporário para ser usado para a indexação.

    Nota: Se você tem um Solid State Drive, certifique-se de que a pasta temporária é neste disco rígido.

Clique em Iniciar indexação.

  • Quando o processo de indexação estiver concluída, clique em Fechar. Se você optar por índice:
    • um único arquivo de digitalização, o indexador produz uma .rcp e um arquivo .rcs.
    • vários arquivos, o indexador produz vários arquivos de .rcs, e um único arquivo .rcp que agrega os arquivos juntos.
  • Use a ferramenta da nuvem de pontos novamente para inserir o novo arquivo indexado.

A nuvem é visível em todas as vistas, exceto elaboração e de vistas da tab.

Exemplos de arquivos de nuvens de pontos para teste:


Clique na imagem para acesso ao site para download dos exemplos.

Fonte:http://www.dirdim.com/lm_modelexamples.htm

Exemplos de arquivos de scanner de edificação da unidade da Autodesk em Toronto (Canadá)

Fonte:http://digital210king.org/downloads.php


Clique na imagem para acesso ao vídeo

segunda-feira, março 21, 2016

Apresentação do Revit MEP - Desenvolvendo uma casa completa

Pessoal,

depois de um longo tempo sem criar vídeos, resolvi fazer a continuação do vídeo postado no Youtube do desenvolvimento de uma casa completa.

O vídeo tem quase 1 hora de duração e apresenta as principais ferramentas de instalações prediais.

apresentacao Revit MEP

Clique na imagem para acesso ao vídeo.

Para aqueles que ainda não viram o vídeo do projeto de arquitetura, clique aqui.

segunda-feira, março 14, 2016

Palestras sobre BIM no CAU/GO – Inscrições esgotadas!!!!


Pessoal….as inscrições para a palestra sobre Tecnologia BIM na sede do CAU, em Goiânia, se esgotaram.

Ainda há vagas na palestra na sede do CREA/GO no dia seguinte (16/03)


Para inscrições, clique na imagem acima.

Atenção!!! As vagas também estão se esgotando!!!

sexta-feira, março 11, 2016

Apresentação do Revit Structure - Desenvolvendo uma casa completa

Pessoal,

depois de um longo tempo sem criar vídeos, resolvi fazer a continuação do vídeo postado no Youtube do desenvolvimento de uma casa completa.

O vídeo tem quase 1 hora de duração e apresenta as principais ferramentas de estrutura.


Clique na imagem para acesso ao vídeo.

Para aqueles que ainda não viram o vídeo do projeto de arquitetura, clique aqui.

quinta-feira, março 10, 2016

Veja como empresas brasileiras implementaram o BIM em seus projetos

Pessoal,

a revista Construção e Mercado, da Pini, lançou essa reportagem interessante sobre BIM.


Vejam a reportagem completa clicando na imagem acima.

Como fazer a Gestão do BIM?

Pessoal,

o Dr. Leonardo Manzione acaba de liberar um e-book com sua tese sobre gestão em BIM.


Para ler o material, é necessário instalar um leitor de e-books.

No site da Coordenar (empresa do Leonardo), você encontra o link para download do Software Calibre. E na sequencia, o download da tese que escreveu sobre Gestão em BIM.

Boa leitura.

Fonte:http://www.coordenar.com.br/como-fazer-gestao-do-bim/

Seminário Internacional sobre BIM na FIESP


Olá pessoal….só fiquei sabendo de última hora….o evento é no mesmo dia dessa postagem (10/03/2016) na sede da FIESP em São Paulo.

As inscrições estão abertas para quem puder participar. Clique na imagem para acesso ao site do evento.

No evento, especialistas franceses e brasileiros apresentarão a experiência do BIM – Modelagem de Informação da Construção (Building Information Modeling) e a influência das ferramentas digitais no processo de evolução do mercado da Construção Civil. Na ocasião, será realizada a assinatura do Memorando de Entendimentos entre o Senai-SP e a École des Ponts Paris Tech referente à parceria nas áreas de inovação e de formação, com a oferta futura de um MBA em BIM no Brasil.

quarta-feira, março 09, 2016

Seminário BIM RS

Aconteceu no dia 09 de março de 2014 o 1o. Seminário BIM no Rio Grande do Sul. Aconteceram 04 palestras durante o dia falando sobre o assunto com profissionais experientes da região.


O evento foi transmitido ao vivo e foi gravado. O link da gravação pode ser acessado, clicando aqui.

Bibliotecas de portas da Pormade


Pessoal que precisa de famílias de portas já prontas e parametrizadas, a Pormade tem uma biblioteca pronta para download.

Clique na imagem para acesso ao link de download.

quarta-feira, março 02, 2016

Bate papo sobre BIM em Goiânia com Alexander Justi

Pessoal,

O sucesso do primeiro bate papo em Brasília já deu filhote e acontecerá nos dias 15 e 16 de março nas sedes do CREA e do CAU de Goiânia/GO.

Palestra Crea

Palestra CAU

Estarei em Goiânia nos dias 15 e 16 de março fazendo um Bate-papo a respeito das oportunidades e vantagens que a tecnologia BIM traz para as empresa e profissionais.

O evento acontecerá no CAU-GO, dia 15 de março, às 19h.
E no CREA-GO, dia 16 de março, às 19h.

Quer participar?

Acesse o link: http://goo.gl/forms/wsCR3OQKL3

Maiores informações através do WhatsApp (61)8173-7060 ou pelo e-mail: contato@alexjusti.com

*vagas limitadas

Espero por você!

Gostou da ideia? Quer uma palestra em sua cidade? Entre em contato.

segunda-feira, fevereiro 29, 2016

TQS agora é parceria do Grupo AJ

Mais uma parceria importante para se juntar na empreitada do BIM no Brasil. O Grupo Alexander Justi formalizou parceria com a empresa TQS, principal empresa no ramo de softwares para projetos de estrutura no Brasil, com completa compatibilidade com o Revit.

1929987_948359315211659_5544208968670377592_n

O Grupo AJ tem buscado novas parcerias para completar o processo de interoperabilidade e multidisciplinaridade dentro da Tecnologia BIM. A TQS é a primeira de outras que virão para unir forças.

Além da busca de empresas de software BIM, estamos fechando parcerias e convênios com diversas associações de classe e sindicatos pelo Brasil. Se você é de um CREA, CAU, SINDUSCON, ASSOCIAÇÃO de arquitetos ou engenheiros, entre em contato conosco. Temos vantagens para seus associados, além de apoio e consultoria no assunto. Solicite uma palestra!!!

DProfiler–Software BIM para estudos de viabilidade


Clique na imagem para acesso ao site ou aqui para baixar o PDF.

Segue um vídeo demonstrativo da Beck Technology


CLique na imagem para acesso ao vídeo.

sexta-feira, fevereiro 26, 2016

Tecnologia BIM começa a ganhar destaque na engenharia alagoana–Parceria com o Grupo Alexander Justi


Clique na imagem para acesso ao site

Saimos no Jornal Gazeta de Alagoas como parceiros do CREA/AL para incentivar a utilização da Tecnologia BIM no estado.

Com a abertura de uma Comissão sobre o uso da Tecnologia BIM dentro do CREA para discutir maneiras dos profisisonais e empresas de engenharia aprenderem e trabalharem com a tecnologia, fizemos a parceria para apoiar os engenheiros da região.

Com essa parceria, abrimos nossa segunda turma de Master em Revit na cidade de Maceió para criar novos especialistas em ferramentas BIM.

Negociações avançadas com uma das faculdades de Maceió permitirão a abertura da Primeira Pós-Graduação sobre Tecnologia BIM oferecida pelo Grupo Alexander Justi (em breve mais noticias).

quarta-feira, fevereiro 10, 2016

Autodesk BIM360 Grátis


A Autodesk lançou o Autodesk BIM 360 no formato gratuito com uso ilimitado de usuários e de espaço para um projeto.

Dará suporte á arquivos 2D e 3D.

Para quem pagar U$249,00 por projeto/por mês, terá a mesma coisa acrescido de qualquer tipo de arquivo sendo armazenado.


Clique no link para acesso ao site

Finalmente, 2016 começou.

Ter o carnaval no inicio de fevereiro foi ao mesmo tempo um desespero e um alívio…..Desespero, pois ninguém quer contratar nada antes do carnaval….nenhum serviço, nenhum curso, nenhuma consultoria, e para piorar, estamos na famosa crise que pegou todo mundo.

Ao mesmo tempo, um alívio por ser tão cedo, pois sendo em março, poderia ser catastrófico para muita gente que não suportaria aguentar sem fazer negócios até lá.

Pelo visto, vale o velho ditado….tudo no Brasil só funciona depois do carnaval…tomara que sim…estamos todos tentando acreditar nisso.

O lado bom de uma crise como a que está sobre o Brasil é fazer o brasileiro ser criativo para fugir dela….novos negócios surgem do nada, como alternativa à métodos antigos e ultrapassados.

Nessa onda vem a Tecnologia BIM, permitindo abrir novos caminhos e novas oportunidades.

Minha sugestão para quem ainda não migrou do CAD para BIM….migre…e migre rápido….pois é um caminho sem volta. Quem permanecer em tecnologia ultrapassadas está fadado ao fracasso…..sugestão de leitura para entender melhor sobre isso que estou falando é o livro ou o vídeo “Quem Mexeu no meu queijo”.

https://www.youtube.com/watch?v=aJtm1_dHTqE

Pois bem, deixem o queijo velho de lado e partam em direção de um queijo novo. Para isso, busquem ajuda para começar.

Se é um estudante, e não tem dinheiro para pagar bons cursos, procure vídeos tutoriais na internet de graça. Fica um dica: nunca assuma como certo o primeiro vídeo que encontrar. Veja outros e compare. Tem muita gente falando besteira na internet.

Se é um estudante, e tem dinheiro para pagar bons cursos, invista em um que seja completo. Nã vale a pena investir em cursos “básicos”. Esses cursos dão apenas uma pequena noção do assunto. Vai faltar muita coisa e você vai responsabilizar o curso por não ter aprendido assunto A ou B. Além disso, o mercado já está procurando por especialistas ou pessoas mais experientes. Minha sugestão, conheça nosso curso Master em Revit (160h) passando por todos os módulos de arquitetura, estrutura e instalações, ou o curso Revit Expert (80h), passando pelos módulos de Modelagem de familias, parametrização, avançado, estrutura e instalações.

Se é um profissional liberal, siga o mesmo raciocínio acima. Invista em um curso completo.

Se é uma empresa, além do treinamento completo, busque uma consultoria para a correta implantação. Esse processo envolve uma análise da empresa nas questões de pessoal, de infraestrutura, de objetivo, entre outras.

Se é uma construtora ou incorporadora, além da consultoria, poderá buscar apoio de empresas especializadas em serviços BIM ou procurar parceiros que já usam o BIM. Observação importante: não adianta querer migrar um processo de trabalho baseado em CAD para BIM se a cultura da empresa pensa ao contrário. Deve-se abrir a cabeça e permitir aceitar o novo. Pessoas de gestão e controle precisam ser treinadas para poderem saber cobrar corretamente.

Por fim, minha propaganda para tudo isso. Quem precisar de treinamento e consultoria, podem falar comigo em alexjusti@alexjusti.com ou no Tel/Whatsapp 61 99694642

Quem precisar de serviços de projetos e serviços BIM, contamos com uma equipe multidisciplinar colaborativa, sendo uma das poucas no Brasil a trabalhar dessa maneira.

terça-feira, fevereiro 02, 2016

Bate-papo com Alexander Justi em Brasília–Soluções em tempo de crise usando a Tecnologia BIM

Alex palestra

O evento será presencial!!!! Necessário inscrição prévia para participação.

Av.Pau Brasil, lote 6 – Auditório – Edifício E-Business – Em frente á estação do Metro de Águas Claras/DF.

Telefones para inscrições: 61 3346-1213 e 3562-3095

contato@alexjusti.com

Master em Revit em Maceió/AL 2016

Master em Revit

Mais detalhes do curso, acesse o site www.alexjusti.com

Programa didático:

  • Revit Básico
  • Revit MOdelagem de Familias e Parametrização
  • Revit Avançado
  • Revit Structure
  • Revit MEP HVAC
  • Revit MEP Elétrica
  • Revit MEP Hidráulica

Revit Básico Express–Frederico Wesphalen/RS



Revit Express

Matriculas abertas!!!!!

contato@alexjusti.com ou no Whatsapp 61 8173-7060

quinta-feira, janeiro 21, 2016

Tabela de Honorários em registro no SINAPI

Autor: IAB-DN Data: 15/01/2016

Departamento: Nacional

Está concluída a etapa de convencimento quanto à legalidade, qualidade e abrangência das Tabelas de Honorários e do Sistema de Cálculo junto ao SINAPI (Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil), informa o arquiteto Odilo Almeida.

Esclarece, ainda, que “a partir de fevereiro, iremos tratar de instruções e procedimentos internos que o SINAPI irá elaborar , com a nossa ajuda , para as 144 unidades do país que operam com o repasse de recursos, análise de projetos e acompanhamento de obras.”

Como se sabe, o SINAPI tem gestão compartilhada entre Caixa e IBGE e divulga mensalmente custos e índices da construção civil. É uma referência para grande parte das obras públicas e para também para obras privadas.

Odilo Almeida coordenou a Comissão Especial do IAB que, durante mais de quatro anos, trabalhou para a elaboração da nova Tabela de Honorários, aprovada pelo Conselho Superior da entidade em 2011. Levada para a análise das demais entidades nacionais de arquitetura e urbanismo, FNA, ABEA, ABAP e AsBEA, reunidas no Conselho de Entidades de Arquitetura e Urbanismo do CAU-BR (CEAU-CAU BR), a Tabela recebeu diversas contribuições vindo a ser aprovada por unanimidade em agosto de 2013.  O CAU-BR acolheu a Tabela e a oficializou em outubro do mesmo ano, passando a ser a única base de honorários aprovada por todas as instituições.

A Tabela inovou ao incorporar o conceito de Projeto Completo e ao especificar o Escopo de cada tarefa a ser desempenhada pelo arquiteto e urbanista.

Desde então, o colega Odilo Almeida, ex-presidente do IAB-CE, membro do Conselho Superior do IAB e hoje também Presidente do CAU-Ceará, tem feito enorme esforço de divulgação da Tabela e treinamento de arquitetos para o seu uso, recebendo apoio importante do nosso Conselho de Arquitetura e Urbanismo, CAU-BR, que se responsabilizou, também, pela montagem e manutenção do software que viabiliza o uso simples do documento.

A propósito desse nova etapa, o arquiteto Roberto de Castro Mello, de grande experiência no tema, considera “ Grande avanço tanto para o âmbito externo quanto interno, o que acredito tenha sido a maior conquista.”

O arquiteto Demetre Anastassakis, Conselheiro Vitalício do IAB, comentou: “Mais uma vez, Parabéns! Lembro aos colegas que toda a construção habitacional privada que use qualquer financiamento se utiliza do Sinapi! é praticamente "universal".. “Sabemos que para termos um uso respeitado e efetivo da tabela, rolará muita água ainda...mas conseguiremos após a inclusão no SINAPI“, avalia o arquiteto Neilton Dórea, do Conselho Superior do IAB pelo IAB BA.

As Tabelas podem ser acessadas por qualquer pessoa (arquitetos ou não) nos seguintes endereços:  http://iab.org.br/documentos ou
http://honorario.caubr.gov.br/auth/login

Fonte:http://www.iab.org.br/noticias/tabela-de-honorarios-em-registro-no-sinapi

quarta-feira, janeiro 20, 2016

Tecnologias 3D, 4D, 5D, 6D e 7D

Pessoal,
muitas pessoas não sabem ou não conhecem as tecnologias que trabalham sob a Tecnologia BIM. Para completar, muitas pessoas confundem as tecnologias 4D ao 7D como novas dimensões.
Para aqueles que ainda tem dúvida, continuamos tendo apenas as duas dimensões 2D e 3D.
Com o advento da Tecnologia BIM, percebemos que muitas construtoras e incorporadores tem investido em modelagem 3D para uso dos dados incorporados ao modelo além do uso apenas de maquete eletrônica da edificação.
O sistema de trabalho colaborativo é uma novidade no mercado. Digo isso, pois grande maioria não está acostumada em trabalhar em conjunto, onde é cada um por si e Deus por todos. Com a Tecnologia BIM, nos obrigamos a mudar o modo de trabalhar para conseguir TODAS as vantagens que ela oferece.
O Governo Federal já pensa em tornar obrigatório o uso da Tecnologia BIM em licitações públicas federais. Isso já é um indicio que não temos volta e a migração do CAD para BIM se tornou uma tendencia no Brasil.
Diversos fóruns, seminários e workshops ja se espalharam pelo Brasil para falar ou discutir sobre o assunto.
BIM 3D
Deve-se tomar cuidado em observar que nem todo o 3D é BIM. Podemos considerar um novo termo chamado BIM 3D para distinguir modelagens que não possuem dados por detras dela. Além da propria visualização em 3D, é capaz de carregar dados para analises e geração de diversas tabelas para serviços de planejamento, orçamento e analise de energia.
Fonte: B&B Business (Grupo Alexander Justi e Construtora Innovar/GO)
Uma das grandes vantagens do BIM 3D é o que se chama de clash detection (detecção de interferências), isto é, a listagem de todas as interferências dentro do modelo federado (modelo interdisciplinar e multiplataforma) contendo todas as disciplinas.
BIM 4D
No BIM 4D, o usuário poderá vincular um planejamento de obra feito no MS Project ou no Primavera dentro de um software que faz a leitura do modelo federado e permite a ligação do tempo e tarefas ao modelo, gerando uma animação grafica sequencial dessa nova obra.

Fonte: https://dharmasistemas.files.wordpress.com/2013/05/navisworks-01.jpg
BIM 5D
No BIM 5D, o usuário poderá vincular códigos de composição de um sistema de orçamento ao modelo, permitindo adicionar informações dos custos da obra aos elementos modelados. Dessa maneira, se torna mais fácil fazer o orçamento final dessa obra, sem que o orçamentista tenha que capturar os quantitativos manualmente e agragar os codigos em cada repetição de um serviço em um novo projeto, visto que podem ficar gravados em um template.

Fonte: http://www.vicosoftware.com/blogs-0/the-agenda/
BIM 6D
Após o As-built, o usuário poderá realimentar o modelo com as alterações geradas in-loco. Dessa maneira, o proprietário ou o gerente da edificação já em uso pode ter um modelo para seu controle de manutenção ou do ciclo de vida da edificação.
Além disso, poderá controlar a garantia de equipamentos, como as bombas, os elevadores, etc. Tendo ainda, dentro do banco de dados do modelo as informações dos materiais, fabricantes, modelos, manuais, telefones e emails de empresas de manutenção, etc.

Fonte: http://www.youbim.com/br/features.html
BIM 7D
Para os usuários que trabalham com analises de eficiência energética, o acrescimo de dados ao modelo que complementem as informações dos coeficientes dos materiais, dos ambientes, do local, do clima, etc, podem ser usados por diversos softwares BIM que se utilizam desses dados para gerar tabelas e graficos para estudo do projeto para melhorar sua qualidade e se tornar mais eficiente.
























Crise de identidade–Alexander Justi

Pessoal,

minha empresa está passando por uma crise de identidade e preciso da ajuda de vocês para resolver o assunto.

Estamos no mercado há mais de 25 anos e já tivemos outros nomes no passado. Atualmente, uso a marca com o meu nome, Grupo Alexander Justi.

Desde quando comecei a trabalhar com a Tecnologia BIM, passei a ser conhecido por conta dos meus livros, de alguns vídeos que postei e as palestras e cursos que ofereço Brasil afora.

O problema é que algumas pessoas conhecem a empresa por outros nomes. É nesse assunto que preciso da ajuda de vocês.

Estamos estudando qual o melhor nome e logo para usarmos como nossa nova identidade visual.

Além disso, gostaria de saber se o mercado sabe que trabalhamos, além dos treinamentos, com projetos e serviços em BIM.

Por favor, peço que respondam à um pequeno questinário (1 minuto apenas) no link http://goo.gl/forms/urkQZjBjjb

Obrigado.

Alexander Justi

quinta-feira, janeiro 14, 2016

Grupo Nemetschek adquire a Solibri.

O Grupo Nemetschek, do qual faz parte a GRAPHISOFT, adquiriu a Solibri, líder em checagem de modelos BIM.

  • A Solibri é a líder de mercado na garantia e controle de qualidade de modelos BIM (Building Information Modeling), o método de trabalho digital na indústria da construção
  • Possui alto nível de adequação estratégica e extensão significativa do portfólio de soluções da Nemetschek para processos de projeto e de construção
  • Há oportunidades de crescimento consideráveis, como resultado do crescente foco em padrões BIM necessários para projetos de construção do setor público em todo o mundo

Munique / Helsinki, 18 de dezembro de 2015 – O provedor de softwares Nemetschek AG (ISIN 0006452907) acordou hoje a aquisição de 100% das ações da Solibri Oy, com sede em Helsinki, Finlândia. A Nemetschek foi capaz de vencer com sucesso os vários potenciais compradores por causa de sua estrutura de grupo com uma oferta de marca independente.

Solibri é uma provedora global líder e alinhada internacionalmente a soluções de software para a garantia e controle da qualidade do modelo BIM (Building Information Modeling), o método de trabalho digital para a concepção, construção e operação de edifícios. O " Solibri Model Checker" valida se os modelos BIM são compatíveis em termos de integridade, qualidade e se atendem a padrões específicos de cada país ao longo de todo o processo de concepção e construção. A avaliação dos projetos inteiros de acordo com regras de análise lógicas que detectam erros é única em todo o mundo. A Solibri - como todas as marcas do Grupo Nemetschek - é um proponente de padrões abertos (Open BIM) e permite a aplicação de informações da construção relevantes através de interfaces abertas em todas as fases do processo de construção.

A Solibri foi fundada em 1999 e tem cerca de 35 funcionários. Além de sua sede em Helsinki, a empresa tem filiais nos EUA e no Reino Unido e escritórios de vendas na Espanha e na Alemanha. Para o exercício de 2015, Solibri antecipa receitas no valor de pouco menos de 5 milhões de euros, um aumento de mais de 50% em relação ao ano anterior. Uma margem operacional (margem EBITDA) de mais de 20% é esperada para 2015.

A componente fixa do preço da aquisição de compra atinge os 32 milhões de euros. O financiamento é através da obtenção de um empréstimo. Este é complementado por componentes de earn-out, que estão ligados ao aumento das receitas e à lucratividade no ano financeiro de 2017. De acordo com a perspectiva de hoje, os pagamentos de earn-out no valor de aprox. 13 milhões de euros estão previstos. A aquisição deverá ser concluída até o final de 2015.

Perfeita adição estratégica

Estrategicamente, a Solibri é muito significativa para o desenvolvimento do Grupo Nemetschek. As soluções são um complemento perfeito; elas terão uma posição central no portfólio de soluções do Grupo Nemetschek e conectarão todas as marcas e seus produtos por meio de um fluxo de trabalho integrado e holístico. Além disso, o Solibri já tem um alto grau de presença no setor da construção, que irá reforçar o acesso dos cliente ao Grupo Nemetschek neste mercado em forte crescimento. Solibri tem como públi-alvo clientes em todo o ciclo de vida da indústria AEC, por exemplo, empresas de construção, empreiteiros gerais, arquitetos, engenheiros e proprietários de edifícios. As vendas são feitas diretamente, bem como através de uma rede de revendedores. Hoje, as soluções já estão sendo vendidos em todo o mundo.

"A aquisição da Solibri tem sido consistente com a nossa estratégia de aquisições na indústria de AEC e fortalece consideravelmente a nossa posição global como um fornecedor líder de soluções open BIM. Com o apoio do Grupo Nemetschek, a Solibri continuará a prosseguir a sua estratégia de crescimento internacional e se beneficiar do nosso acesso global ao cliente", comenta Patrik Heider, CFOO e Porta-Voz do Grupo Nemetschek. "Vemos na Solibri uma empresa em forte crescimento que irá fortalecer estrategicamente nossa carteira de soluções."

A Solibri, por sua vez, vai lucrar com um grupo forte, com um foco de vendas internacional e acesso direto a uma base de clientes em crescimento, com mais de 1,8 milhões de usuários em todo o mundo. "As sinergias com as marcas Nemetscheck vão pavimentar o caminho para um maior crescimento bem sucedido. Estou convencido de que nós somos um ajuste excelente para o Grupo Nemetschek e que nos beneficiaremos consideravelmente uns dos outros e reforçaremos ainda mais a nossa posição no mercado ", diz Heikki Kulusjärvi, CEO da Solibri.
Impulsos de forte crescimento, como resultado de padrões BIM

A adesão a padrões BIM para projetos de construção financiados com recursos públicos é um tema muito discutido no mundo inteiro uma vez que o cumprimento torna-se cada vez mais exigido pelos governos e autoridades públicas. Com a aplicação integral da regulamentação BIM, a demanda por soluções Solibri está crescendo, uma vez que executa as verificações de qualidade exigidas e melhora os processos. Isto resulta em vantagens consideráveis ​​em termos de custo e eficiência, bem como um elevado grau de fiabilidade e da transparência de criação.

Sobre o Grupo Nemetschek
O Grupo Nemetschek, de Munique, é um fornecedor líder de software a nível mundial para a indústria de AEC (Arquitetura, Engenharia, Construção). Com suas 12 marcas, o Grupo Nemetschek agora serve mais de 1,8 milhões de usuários em 142 países em mais de 50 locais em todo o mundo. Fundada em 1963 pelo professor Georg Nemetschek, a empresa concentra-se em inovações como o Open Building Information Modeling (Open BIM) para o mercado AEC de amanhã. Tornada uma S/A em 1999 e cotada na TecDAX, a empresa obteve receita de 218,5 milhões de euros e um EBITDA de 56,8 milhões de euros em 2014.
Sobre a Solibri
Solibri é o líder em Garantia e Controle de Qualidade em BIM. Fornece ferramentas inovadoras para validação do modelo BIM, controle de normas, coordenação e revisão de projeto, análise e verificação de códigos. A Mensagem corporativa da Solibri é desenvolver e ofertar soluções que asseguram e melhoram a qualidade de projetos baseados em BIM e tornar todo o processo de projeto e construção mais produtivo e rentável. Os clientes da Solibri incluem grandes proprietários de edifícios, construtoras, arquitetos e empresas de engenharia em mais de 70 países.

Leia a notícia original (inglês)

Fonte: http://graphisoftbr.blogspot.com.br/2015/12/grupo-nemetschek-adquire-solibri.html
